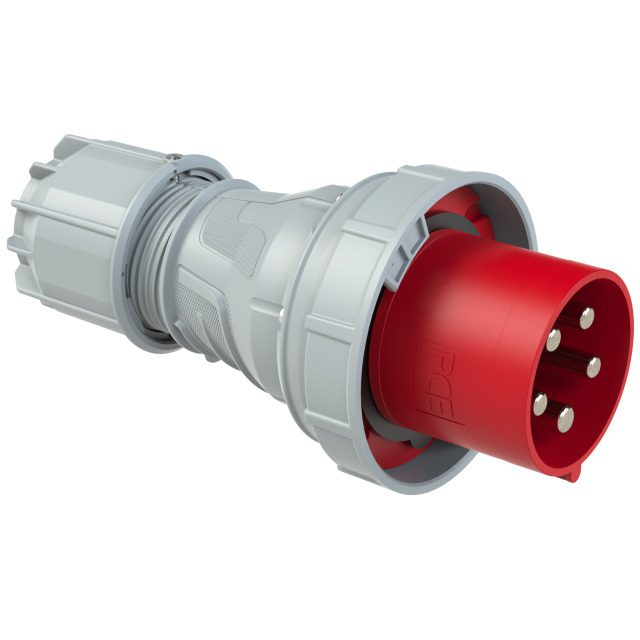

Een 3 fase stekker koppel je aan een CEE-aansluiting. De meest gebruikte uitvoering heeft vijf polen: drie fasen, nul en aarde. Daarnaast bestaat er een 4-polige variant zonder nul, voor apparatuur die alleen de 400V tussen de fasen gebruikt. Hij is er in vier gangbare amperages, 16A, 32A, 63A en 125A, en het verschil zit in de maximale stroom die de stekker en het bijbehorende materiaal aankunnen. Een 16A-stekker is geschikt voor licht gebruik, zoals een foodtruck of een enkele bouwmachine. Bij 32A stap je naar een standaard bouwplaats met meerdere machines. 63A gebruik je bij zwaardere apparatuur of subverdeling per zone, en 125A vind je terug in industriële hoofdverdeling en grote evenementen. Welke maat je kiest, hangt af van het aangesloten vermogen, het aantal apparaten en de afstand tot de bron.

Welke amperage 3 fase stekker past bij jouw toepassing?

De keuze voor een 3 fase stekker begint bij de stroom die je nodig hebt, niet bij de stekker zelf. Elke amperage-klasse is gekoppeld aan een typische toepassing en een maximale belasting:

• 16A: licht gebruik, kleine bouwplaats, foodtruck of enkele apparaten.
• 32A: standaard bouwplaats met meerdere machines, of een stand op een evenement.
• 63A: zwaardere machines, grotere projecten, subverdeling per zone.
• 125A: industriële hoofdverdeling, grote evenementen en podiuminstallaties.

Op een gemiddelde bouwplaats kom je meestal uit op een combinatie: 32A voor handgereedschap en 63A voor de zwaardere machines, verdeeld via een verdeelkast die op de locatie blijft staan. Wie regelmatig verplaatst, kiest voor de compactere zwerfkast-variant, lichter in gewicht en net zo robuust. Voor toepassing op de bouwplaats zelf is het slim om vooraf te bepalen hoeveel groepen je nodig hebt, zodat de stekkerverbinding niet de bottleneck wordt. Meer over de praktijk lees je op de pagina over stroom op de bouwplaats.

Uurstand: het juiste amperage is nog geen passende stekker

CEE-materiaal is per spanningsbereik gecodeerd met een uurstand, de positie van de aardcontactpen op een denkbeeldige wijzerplaat. Voor 400V wisselspanning is dat 6h, de standaard in Nederland en België. 230V driefasen is 9h, 500V is 7h en 690V is 5h. Die codering is mechanisch bedoeld: een 6h-stekker past fysiek niet in een contactdoos met een andere uurstand, ook niet als het amperage gelijk is.

Controleer dus altijd drie dingen naast elkaar: amperage, spanning en uurstand. Wie alleen op amperage bestelt, houdt regelmatig een stekker over die niet past. In ons assortiment stekkermateriaal vind je de verschillende uitvoeringen naast elkaar.

Vermogen berekenen voor de juiste 3 fase stekker

Voordat je een 3 fase stekker bestelt, reken je het aangesloten vermogen na. Tel het wattage van alle apparaten op deze aansluiting bij elkaar op en houd rekening met gelijktijdigheid en reserve, in de praktijk 20 tot 30 procent. Bij driefasen bereken je het schijnbaar vermogen met de formule kVA is wortel 3 keer U keer I gedeeld door 1000. Bij 400V en 32A kom je zo op ongeveer 22 kVA.

Let op het verschil tussen kVA en kW. Die 22 kVA is schijnbaar vermogen. Bij een arbeidsfactor van 0,8 blijft daar ongeveer 17,6 kW werkelijk vermogen van over. Tel je 20 kW aan machines op en vergelijk je dat direct met 22 kVA, dan zit je in de praktijk boven je aansluiting. Reken je belasting dus eerst om.

Aanloopstromen vragen aparte aandacht. Een motor trekt bij het starten 5 tot 8 keer zijn nominale stroom. Dat vang je niet af met marge op de kabeldoorsnede, maar met de juiste karakteristiek van de installatieautomaat, in de praktijk een C- of D-karakteristiek.

Kom je boven de capaciteit van een enkele stekker uit, dan schakel je over op een zwaardere klasse of verdeel je de belasting over meerdere groepen vanuit een aparte verdeelkast op locatie. Werk je met gevoelige apparatuur die galvanisch gescheiden moet zijn van het net, dan is een aansluiting via een trafokast de juiste keuze in plaats van een directe 3 fase stekker.

IP-classificatie en veiligheid van de stekkerverbinding

De IP-classificatie van de stekker en het koppelstuk bepaalt of de verbinding tegen weer en vuil bestand is. Het eerste cijfer staat voor vaste deeltjes, het tweede voor water. IP44 is beschermd tegen deeltjes vanaf 1 mm en tegen spatwater, voldoende binnen of onder een overkapping. IP54 heeft exact dezelfde waterbescherming als IP44 en voegt daar alleen stofbescherming aan toe, prima voor een werkplaats. IP65 is stofdicht en bestand tegen straalwater uit elke richting, en is daarmee de gangbare eis voor een bouwplaats of festivalterrein.

Rond IP67 wordt vaak een denkfout gemaakt. Die classificatie staat voor kortstondige onderdompeling tot 1 meter, maar zegt niets over straalwater: bescherming tegen onderdompeling impliceert geen bescherming tegen een hogedrukstraal. Wil je tegen allebei bestand zijn, kies dan materiaal met dubbele markering, bijvoorbeeld IP66/IP67. Bij natte omstandigheden of tijdelijke overstroming van kabelgoten is dat de juiste keuze, niet IP67 alleen.

Naast de behuizing telt de beveiliging mee. Voor contactdozen tot en met 32A schrijft NEN1010 een aardlekbeveiliging van 30 mA voor; bij zwaardere aansluitingen gelden andere waarden en aanvullende maatregelen. Een aardlekschakelaar van 30 mA moet uitschakelen binnen 300 milliseconden bij de nominale lekstroom van 30 mA, en binnen 40 milliseconden bij vijf keer die waarde, dus bij 150 mA. Technisch werkt dat via een somstroomtransformator: bij een driefasenaansluiting lopen L1, L2, L3 en de nul samen door één ringkern. Zolang de som van die stromen nul is, gebeurt er niets. Lekt er stroom weg naar aarde, dan ontstaat onbalans, wekt de detectiewikkeling een spanning op en activeert die het uitschakelmechanisme. Kies je aardlekschakelaars van een gecertificeerd merk, dan voldoe je aan die eis zonder gedoe achteraf.

Boven de 125A: Snaplock en Powerlock

Boven de 125A stap je uit de klassieke CEE-wereld en kom je terecht bij enkelpolige connectorsystemen. Snaplock is de compacte variant met kunststof behuizing, bedoeld voor toepassingen tot 250A. Daarboven werk je met Powerlock, verkrijgbaar in 400A en 660A. Dat is de standaard bij festivalhoofddistributie, in de industrie en op passagiersschepen, waar een standaard CEE-stekker de stroom simpelweg niet meer aankan.

Losse Powerlock-connectoren zijn foutbestendig gemaakt door kleurcodering per fase en een mechanische pasvorm, zodat aarde, nul en fasen niet te verwisselen zijn. De Powerlock Box gaat daar nog een stap overheen met sequentieel aansluiten: het mechanisme dwingt je eerst de aarde te koppelen voordat je de fasen kunt verbinden, en geeft het systeem pas vrij als alles vastzit. Dat voorkomt vergissingen bij een technicus die onder tijdsdruk werkt. Voor grootschalige toepassingen, zoals de hoofdvoeding van een festival of een tijdelijke installatie in de zware industrie, is Powerlock de gangbare oplossing.

Kabels en verlengsnoeren bij een 3 fase stekker

Een stekker is zo goed als de kabel die eraan hangt. H07RN-F neopreen aansluitsnoeren zijn vocht- en weersbestendig en mechanisch belastbaar, geschikt voor intensief buitengebruik op een bouwplaats of festivalterrein. Voor permanente blootstelling aan direct zonlicht zijn ze niet bedoeld, voor tijdelijke opstellingen buiten wel.

Bij lange afstanden speelt spanningsverlies een rol. NEN1010 hanteert maximaal 5 procent verlies van de nominale spanning tussen het begin van de installatie en het aansluitpunt. Bij een driefasenaansluiting reken je dus met 5 procent van 400V, ongeveer 20 volt. Hoe langer de kabel en hoe hoger de stroom, hoe dikker de aderdoorsnede moet zijn. Twijfel je over de juiste doorsnede, kies dan een maat dikker.

Voor tijdelijke opstellingen werk je vaak met verlengkabels op maat qua lengte en aansluiting, of met een haspel die het snoer netjes oprolt tussen klussen door. Zo voorkom je dat een 3 fase stekker onnodig ver van de bron hangt en spanningsverlies een probleem wordt op de werkvloer.

Veelgestelde vragen

Welke 3 fase stekker heb ik nodig voor een bouwplaats?

Op een gemiddelde bouwplaats volstaat een combinatie van 32A voor handgereedschap en 63A voor zwaardere machines. Bij lichte klussen, zoals een enkele boormachine of compressor, is 16A vaak al voldoende. De keuze hangt af van het totale aangesloten vermogen en het aantal gelijktijdig actieve apparaten.

Wat betekent 6h bij een 3 fase stekker?

De uurstand geeft de positie van de aardcontactpen aan en codeert daarmee het spanningsbereik. 6h hoort bij 400V wisselspanning, de standaard in Nederland en België. 9h staat voor 230V driefasen, 7h voor 500V en 5h voor 690V. Omdat de codering mechanisch is, past een 6h-stekker niet in een contactdoos met een andere uurstand, ook niet bij hetzelfde amperage.

Wat is het verschil tussen een CEE-stekker en een Powerlock-verbinding?

Een CEE-stekker gaat tot 125A. Daarboven werk je met enkelpolige connectoren: Snaplock tot 250A en Powerlock in 400A en 660A. Powerlock-connectoren zijn foutbestendig door kleurcodering en pasvorm. De Powerlock Box voegt daar sequentieel aansluiten aan toe, waarbij je verplicht eerst de aarde koppelt voordat de fasen verbonden kunnen worden. Dat maakt de aansluiting veiliger bij zware festivalvoeding of industriële installaties.

Welke IP-waarde moet een 3 fase stekker hebben op een bouwplaats?

Voor buitengebruik op een bouwplaats of festivalterrein is IP65 de gangbare eis: stofdicht en bestand tegen straalwater vanuit elke richting. IP44 volstaat alleen binnen of onder een overkapping. Is er kans op onderdompeling, bijvoorbeeld in een natte kabelgoot, kies dan materiaal met dubbele markering IP66/IP67. IP67 alleen dekt onderdompeling, maar garandeert geen bescherming tegen straalwater.

Hoe snel moet een aardlekschakelaar van 30 mA uitschakelen?

Bij de nominale lekstroom van 30 mA is de maximale uitschakeltijd 300 milliseconden. Bij twee keer die waarde, 60 mA, is dat 150 milliseconden en bij vijf keer die waarde, 150 mA, nog 40 milliseconden. Onder de 15 mA mag de schakelaar juist niet uitschakelen, om ongewenste uitval door normale lekstromen te voorkomen.
